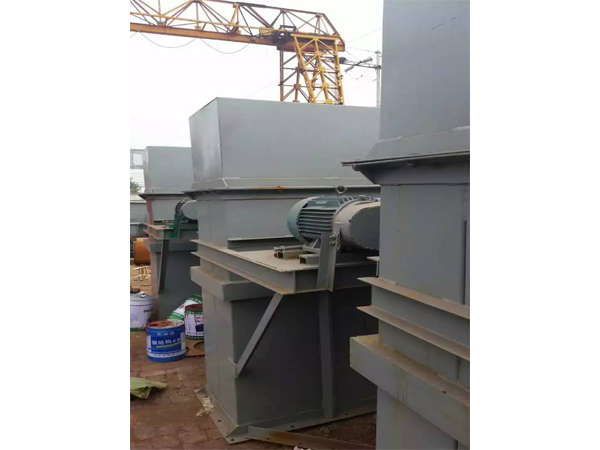

NE型斗式提升機
- 產品名稱:NE型斗式提升機
- 產品分類:斗式提升機
- 產品簡介:NE型斗式提升機工作原理: 料斗把物料從下面的儲藏中舀起,隨著輸送帶或鏈提升到頂部,繞過頂輪后向下翻轉, 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采
- 我要詢價 0317-5278908
- 服務熱線:15127722840
產品介紹:
NE型斗式提升機工作原理:
料斗把物料從下面的儲藏中舀起,隨著輸送帶或鏈提升到頂部,繞過頂輪后向下翻轉, 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶,裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈,上或下面有一對傳動鏈輪,下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼,以防止斗式提升機中粉塵飛揚。
斗式提升機:適用于低處往高處提升,供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。
主要構件:
斗式提升機由殼體、牽引件(輸送鏈)、料斗、驅動輪(頭輪)、改向輪(尾輪)、張緊裝置、導向裝置、加料口(入料口)和卸料口(出料口)。
料斗:
a、圓柱形斗:深斗、斗口呈65º傾斜,深度大,用于干燥,流動性好,很好地撒落的粒狀物料的輸送。
淺料斗:口呈45º傾斜,深度小,用于潮濕的和流動性的粒狀物料。
【深料斗:深斗一般物料比較干燥流動性好。】
【三角形料斗:物料一般是定向自流式卸料?!?/p>
b、尖角形斗:其側壁延伸到底板外,成為擋邊,卸料時,物料可沿一個斗的擋邊和底板所形成的槽卸止,適用于粘稠性大和沉重的塊狀物料運送。
牽引構件
(a)橡膠帶:用螺釘和彈性墊片固接在帶子口,帶比斗寬35~40mm,一般膠帶輸送溫度不超過60℃的物料,耐熱膠帶可以輸送達到150℃的物料。
(b)鏈條:單鏈條固接在料斗后壁上;雙鏈與料斗兩側相連。鏈?zhǔn)教嵘龣C(jī)當料斗寬度為160~250mm時采用單鏈,當料斗為320~630mm時采用雙鏈,主要缺點是鏈節之間磨損大,增加檢修次數。
鏈輪
斗式提升機上的傳動鏈輪。鏈輪用以與節鏈環或纜索上節距準確的塊體相嚙合,是一種實心或帶輻條的齒輪,與滾子鏈嚙合以傳遞運動。鏈輪的齒形的設計:鏈輪齒形須保證鏈節能平穩自如地進入和退出嚙合,盡量減少嚙合時的鏈節的沖擊和接觸應力,而且要易于加工。鏈輪材料應保證輪齒有足夠的強度和耐磨性,故鏈輪齒面一般都經過熱處理,使之達到相應硬度。
型號選擇:
作為常用的提升設備,斗式提升機的選用受很多方面因素的制約,選錯型號會給使用方帶來不盡的麻煩。一般決定斗式提升機選型取決于以下幾個要素:
1、物料的形態:物料是粉狀還是顆粒狀還是小塊狀。
2、物料的物理性質:物料有沒有吸附性或者粘稠度,是否含水。
3、物料的比重:一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的,太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。
4、單位時間內的輸送量。
一般來說,物料的形態直接決定物料的卸料方式,常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料,而卸料方式的不同決定斗式提升機采用的料斗形式的不同,離心拋射卸料多采用淺斗和弧形斗,而重力卸料需采用深斗。斗提機所采用料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。斗式提升機的輸送量是取決于料斗形式、斗速、物料比重、物料性質、料斗數量的一個綜合參數。選型過程如下:物料比重→傳動方式(斗提型號)→物料性質→卸料方式→料斗形式→該系列斗式提升機的提升量→確定機型。
